Use la siguiente información para ayudarle a comprender las dimensiones, el montaje y las características del pedestal de Genetec ClearID™ Self-Service Kiosk.
NOTA:
Dependiendo de sus requisitos de registro, la carcasa para el iPad se puede configurar para usar en modo Vertical u Horizontal con este soporte de piso.
Dimensiones del pedestal
El siguiente diagrama muestra las dimensiones del pedestal, incluido el alto y el ancho/profundidad del pedestal.
1 El montaje es apto para cualquier cubierta de tableta con montaje VESA estándar (100 mm x 100 mm) o un adaptador de rotación de 90°.
2 Panel de mensajes desmontable (incluido).
3 La cubierta extraíble proporciona acceso al área de almacenamiento de la fuente de alimentación.
Montaje en piso

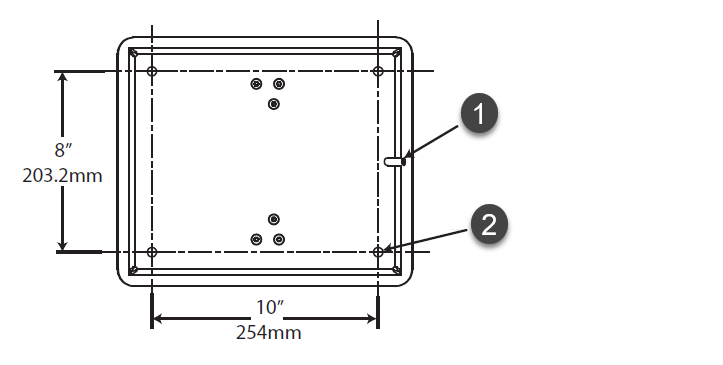

El siguiente diagrama muestra las dimensiones del montaje en el piso y brinda una vista de la parte inferior del soporte para suelo del quiosco.1 Abertura para cable de alimentación.
2 4x orificios de montaje en el piso para tornillos de 0,25 pulgadas o 6 mm (no incluidos) que se utilizan para fijar el soporte de piso a la superficie del piso.
Características del soporte de suelo
El pedestal incluye las siguientes características:
Opción de montaje independiente o en el suelo.
El montaje es apto para cualquier cubierta de tableta con montaje VESA estándar (100 mm x 100 mm).
La fuente de alimentación de la tableta se puede almacenar en la base.
El cable de alimentación de la tableta se puede ocultar en las patas.
La superficie de montaje del gabinete se puede girar 90° grados. Esta función de rotación significa que la carcasa del iPad se puede orientar para su uso en modo Vertical u Horizontal con este soporte de suelo.
Carcasa para iPad

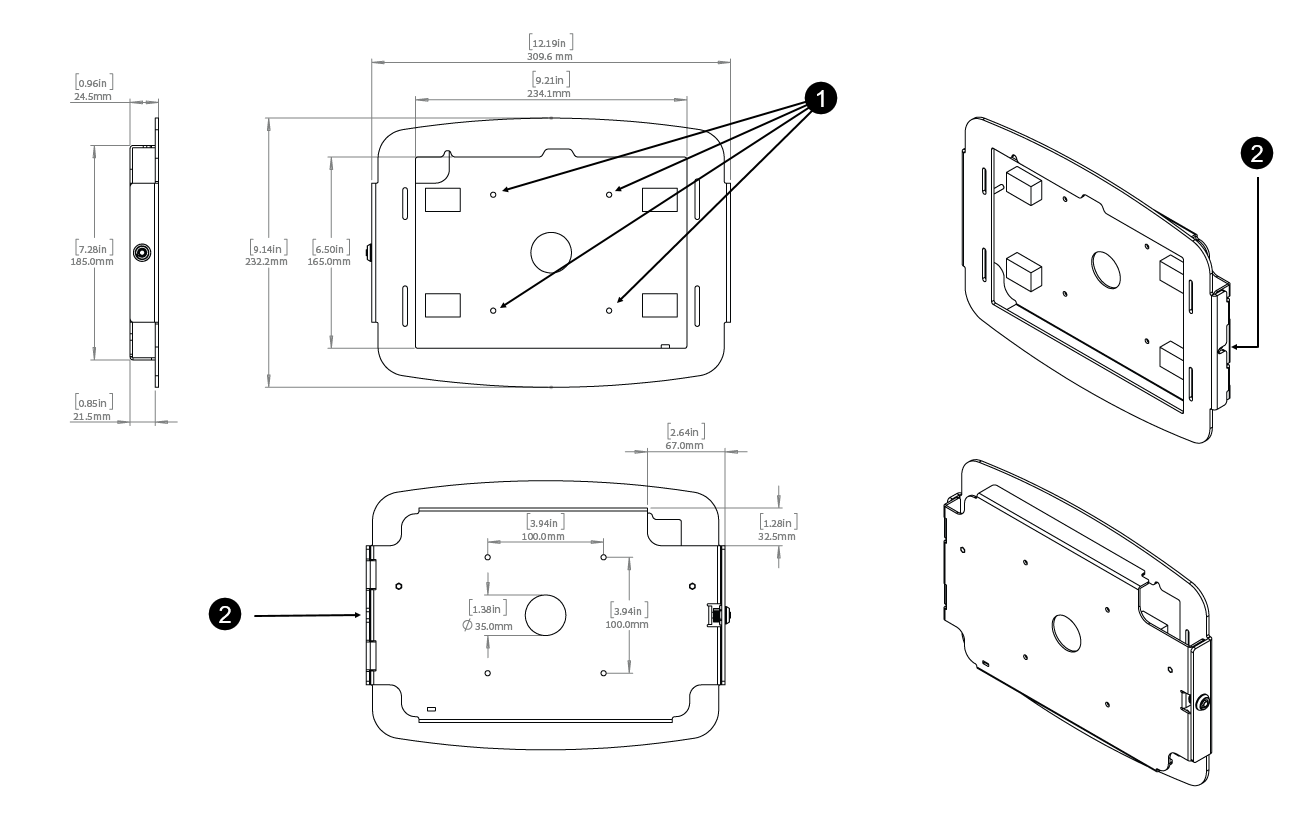

El siguiente diagrama muestra las dimensiones de la carcasa para iPad del pedestal.1 4 orificios para montar la carcasa del iPad en el soporte de suelo.
