Eingangspins und Ausgangsrelais zu Karten hinzufügen

Damit Bediener Eingangspins und Ausgangsrelais überwachen und steuern können, können Sie sie Karten im Genetec™ Configuration Desktop hinzufügen.

1. Öffnen Sie auf der Startseite im Genetec Configuration Desktop den Task Map Designer.
2. Wählen Sie eine aktuelle Karte aus oder klicken Sie auf Alle Karten durchsuchen, um eine vorhandene Karte zu öffnen.

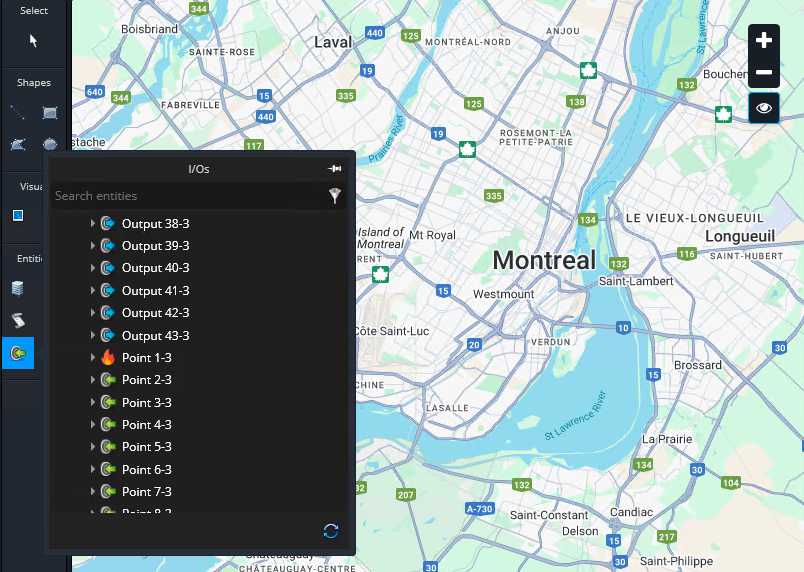

3. Klicken Sie im Abschnitt Einheiten auf I/Os.
4. Klicken Sie und ziehen Sie eine Eingabe- oder Ausgabeeinheit an einen Ort auf der Karte.
   Auf der rechten Seite des Tasks wird ein Seitenbereich geöffnet.

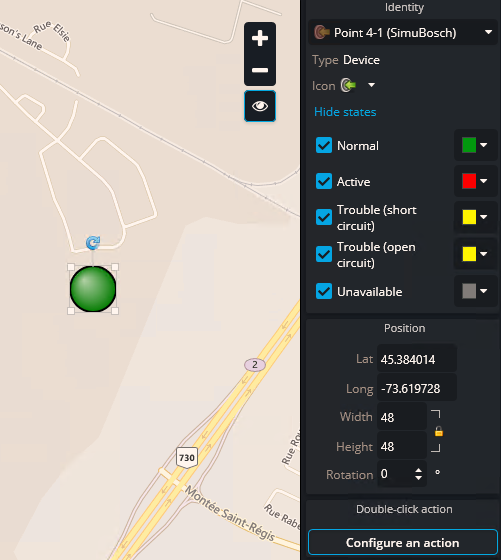

5. Konfigurieren Sie den Status und die Symbolanzeige der Einheit:
   1. Klicken Sie im Abschnitt Identität auf Status anzeigen, und wählen Sie die Farben aus, die Sie jedem Bereichsstatus zuordnen möchten.
   2. Verwenden Sie im Abschnitt Position die Felder Breite, Höhe und Drehung, um die Größe und den Winkel des Symbols anzupassen.
6. Konfigurieren Sie für Eingangspins die Doppelklickaktion für die Eingabe:
   1. Klicken Sie auf Eine Aktion konfigurieren.
   2. Wählen Sie im Dialogfeld Doppelklickkonfiguration eine Doppelklickaktion für die Einheit aus, und klicken Sie dann auf OK.
7. Fügen Sie für Ausgangsrelais ein Verhalten hinzu:
   1. Klicken Sie im Abschnitt Output-Verhalten auf Aktion hinzufügen ().
   2. Geben Sie einen Namen ein, und wählen Sie ein Verhalten aus.
   Sie können mehrere Ausgabeverhalten konfigurieren. Wenn ein Bediener auf einer Karte ein Ausgangsrelais anklickt, erscheinen die verfügbaren Ausgabeverhalten in einer Menüblase.
8. Kehren Sie zum Task Map Designer zurück, und klicken Sie auf Speichern.
