Ajouter des entrées numériques aux cartes

2025-07-14Dernière mise à jour

Pour permettre aux opérateurs de surveiller et de contrôler les entrées numériques, vous pouvez ajouter des entrées numériques aux cartes sur le bureau de configuration GenetecMC.

Avant de commencer

Ajoutez un panneau d’intrusion.

Procédure

  1. Ouvrez la tâche Concepteur de cartes sur la page d’accueil du bureau de configuration Genetec.
  2. Sélectionnez une carte récente ou cliquez sur Parcourir toutes les cartes pour ouvrir une carte existante.
    La carte sélectionnée remplit l'espace de travail de Concepteur de cartes.
  3. Dans la section Entités, cliquez sur E/S.
    Le panneau d’E/S s’ouvre.
  4. Faites glisser une entrée d’intrusion vers un emplacement de la carte.
  5. Sur la carte, cliquez sur le secteur d’intrusion.
    Un volet latéral s’ouvre sur le côté droit de la tâche.

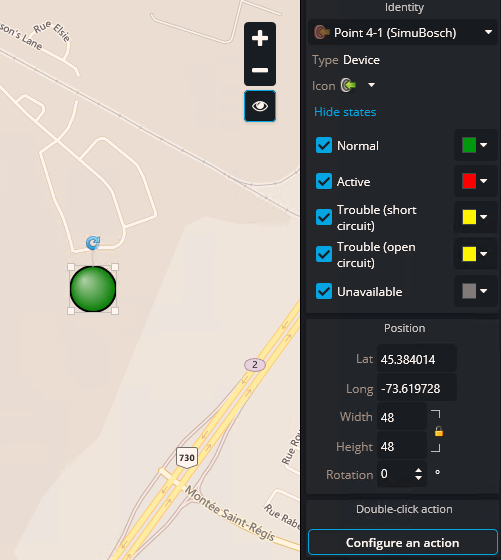

  6. Configurez l’entrée pour changer de couleur en fonction de son état :
    1. Dans la section Identité, cliquez sur Afficher les états.
    2. Sélectionnez les couleurs à associer à chaque état du panneau.
  7. Configurez l’icône de carte de l’icône du secteur d’intrusion :
    1. Dans la section Position du volet latéral, utilisez les champs Largeur et Hauteur pour ajuster la taille de l’icône.
    2. Dans le champ Rotation, entrez un angle de rotation de l’icône.
  8. Configurez l’action de double-clic pour l’entrée :
    1. Cliquez sur Configurer une action.
    2. Dans la boîte de dialogue Configuration par double-clic, appliquez une action de double-clic à l’entité.
    3. Cliquez sur OK.
  9. Revenez à la tâche Concepteur de cartes et cliquez sur Enregistrer.
