Agregar pines de entrada y relés de salida a los mapas

Para permitir que los operadores monitoreen y controlen los pines de entrada y los relés de salida, puede agregarlos a los mapas en el escritorio de Genetec™ Configuration.

1. Desde la página de inicio en el escritorio de Genetec Configuration, abra la tarea Map designer.
2. Seleccione un mapa reciente o haga clic en Explorar todos los mapas para abrir un mapa existente.
3. En la sección Entidades, haga clic en E/S.
4. Haga clic y arrastre una entidad de entrada o salida a una ubicación en el mapa.
   Se abre un panel lateral en el lado derecho de la tarea.

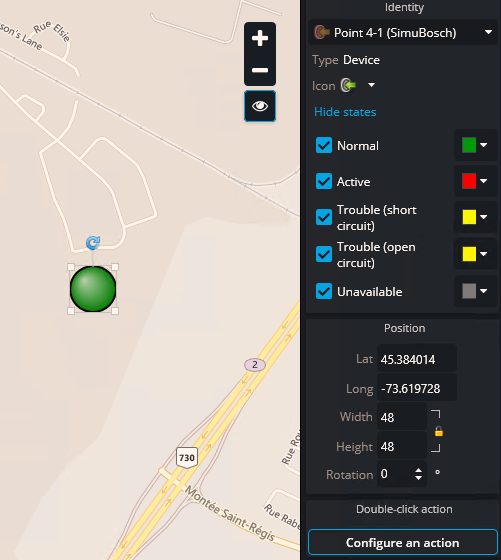

5. Configure el estado de la entidad y la visualización del icono:
   1. En la sección de Identidad, haga clic en Mostrar estados y seleccione los colores que desea asociar con cada estado del panel.
   2. En la sección de Posición, use los campos de Ancho, Alto y Rotación para ajustar el tamaño y el ángulo del ícono.
6. Para los pines de entrada, configure la acción de doble clic para la entrada:
   1. Haga clic en Configurar una acción.
   2. En el cuadro de diálogo de Configuración de doble clic, seleccione una acción de doble clic para la entidad y luego haga clic en OK.
7. Para los relés de salida, agregue un comportamiento:
   1. En la sección Comportamientos de salida, haga clic en Agregar acción ().
   2. Introduzca un nombre y seleccione un comportamiento.
   Puede configurar múltiples comportamientos de salida. Cuando un operador hace clic en un relé de salida en el mapa, los comportamientos de salida disponibles aparecen en una burbuja de menú.
8. Vuelva a la tarea Map designer y haga clic en Guardar.
