Inputpinnen en outputrelais toevoegen aan kaarten

Om operators in staat te stellen inputpinnen en outputrelais te bewaken en te besturen, kunt u ze toevoegen aan kaarten in Genetec™ Configuration Desktop.

1. Open op de startpagina in Genetec Configuration Desktop de taak Map designer.
2. Selecteer een recente kaart of klik op Alle kaarten bekijken om een bestaande kaart te openen.

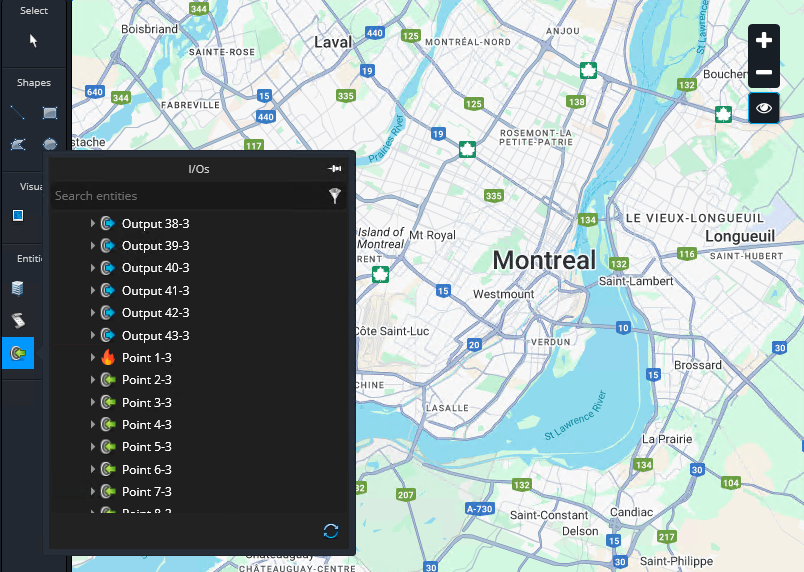

3. Klik in het gedeelte Entiteiten op I/Os.
4. Klik en sleep een invoer- of uitvoerentiteit naar een locatie op de kaart.
   Aan de rechterkant van de taak wordt een zijpaneel geopend.

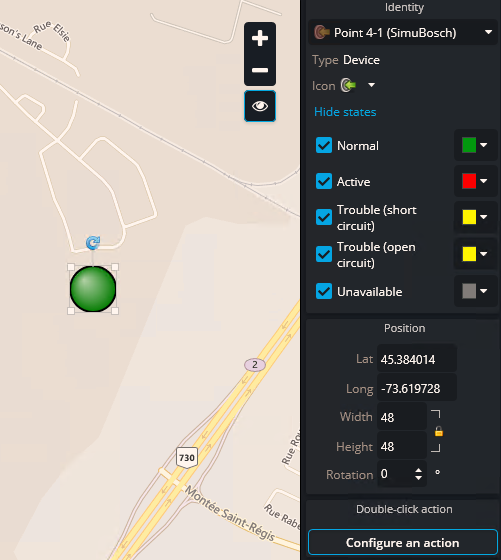

5. De status en pictogramweergave van de entiteit configureren:
   1. Klik in het gedeelte Identiteit op Statussen weergeven en selecteer de kleuren die u aan elke paneelstatus wilt koppelen.
   2. Gebruik in het gedeelte Positie de velden Breedte, Hoogte en Rotatie om de grootte en hoek van het pictogram aan te passen.
6. Voor invoerpinnen configureert u de dubbelklikactie voor de invoer:
   1. Klik op Een actie configureren.
   2. Selecteer in het dialoogvenster Dubbelklikconfiguratie een dubbelklikactie voor de entiteit en klik vervolgens op OK.
7. Voeg voor uitgangsrelais een gedrag toe:
   1. Klik in het gedeelte Outputgedrag op Actie toevoegen ().
   2. Voer een naam in en selecteer een gedrag.
   U kunt meerdere outputgedragingen configureren. Wanneer een operator op een outputrelais op de kaart klikt, verschijnen de beschikbare outputgedragingen in een menuballon.
8. Ga terug naar de taak Map designer en klik op Opslaan.
