De Self-Service Kiosk labelprinter configureren voor wifi-modus (Brother QL-820NWBc, QL-820NWB of QL-810W)

2024-06-20Laatst bijgewerkt

Voordat bezoekers de Genetec ClearID™ Self-Service Kiosk kunnen gebruiken om in te checken, moet u de labelprinter zo configureren dat labels kunnen worden afgedrukt tijdens het incheckproces.

Voordat u begint

Maak uzelf vertrouwd met het volgende:
Brother QL-820NWB labelprinter.
OPMERKING:
De Brother QL-820NWBc vervangt de Brother QL-820NWB printer (niet meer leverbaar). Voor meer informatie over de verschillen, zie Specificatiewijzigingen Brother QL-820NWBc.

Wat u moet weten

  • Eén labelprinter ondersteunt maximaal vijf zelfbedieningskiosken
  • De labelprinter moet zich op hetzelfde wifi-netwerk bevinden als de ClearID Self-Service Kiosk iPad.
    Het wifi-netwerk moet zijn ingeschakeld voor gebruik en ondersteuning voor het volgende:
    • Bonjour - vereist voor het zoeken naar apparaten.
    • SNMP - vereist om de informatie over de printerstatus te controleren.
    • UDP- of TCP-poort 9100 - vereist voor het verzenden van afdrukgegevens.
OPMERKING:
Een oplaadbare Li-ion-batterij (voeding) kan ook worden gekocht en gebruikt in situaties waarin geen netstroom beschikbaar is.

Procedure

  1. Steek de netadapter van de printer in een stopcontact en sluit het netsnoer aan op de labelprinter.

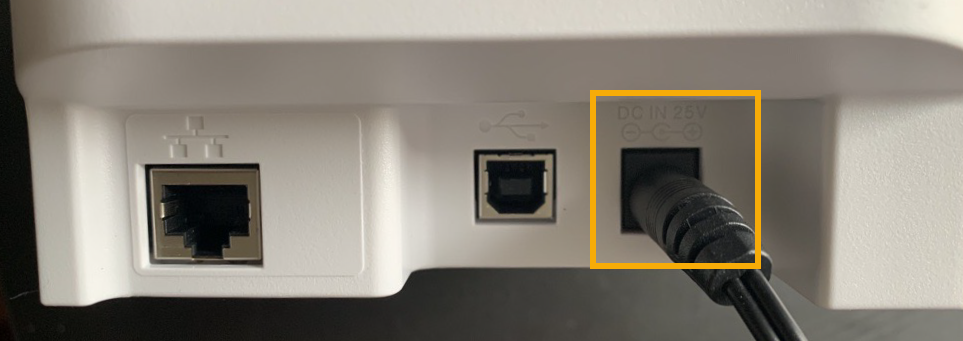

    Figuur 1. Brother QL-820NWBc labelprinter (achterkant)
    Achterkant van de Brother QL-820NWBc labelprinter met de AC-adapterpoort gemarkeerd.

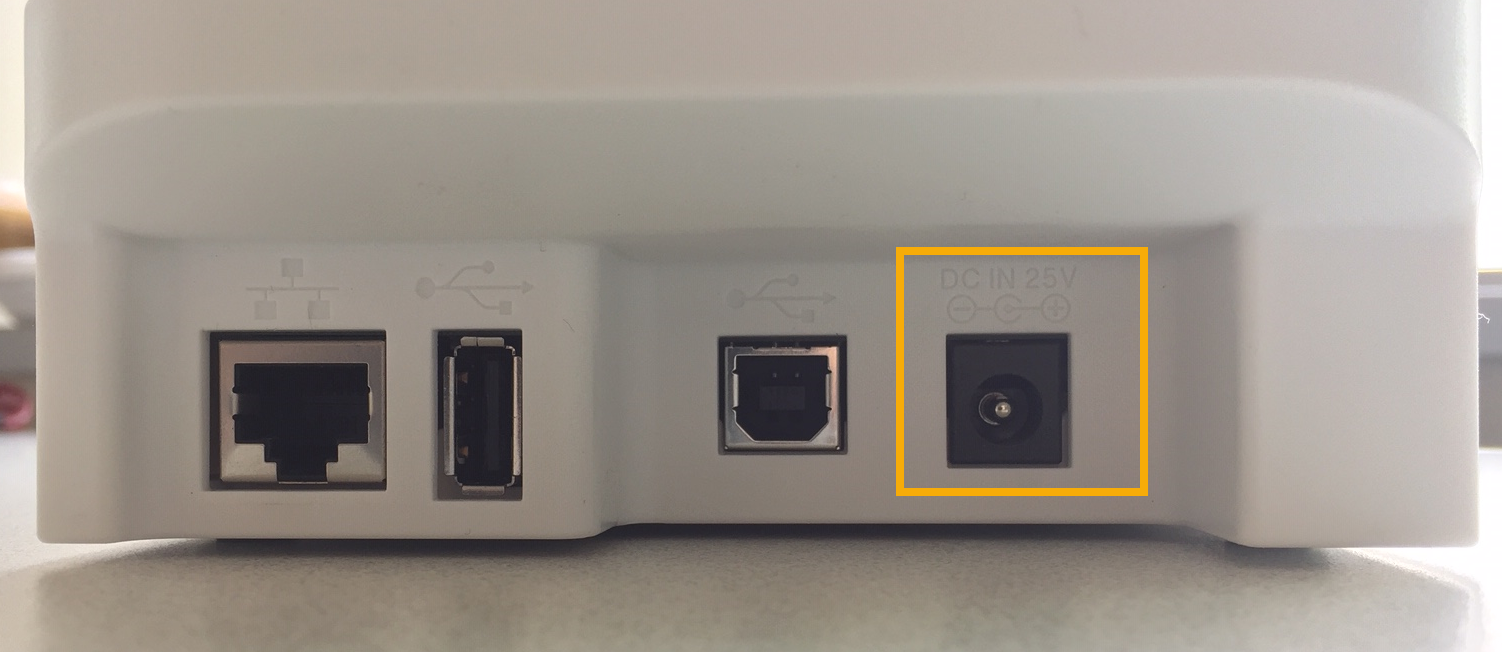

    Figuur 2. Brother QL-820NWB labelprinter (achterkant)
    Achterkant van de Brother QL-820NWB labelprinter met de AC-adapterpoort gemarkeerd.
  2. Druk op de aan-uitknop om de labelprinter in te schakelen.
    Brother QL-820NWB labelprinter LCD-display bediening met de aan-uitknop gemarkeerd.

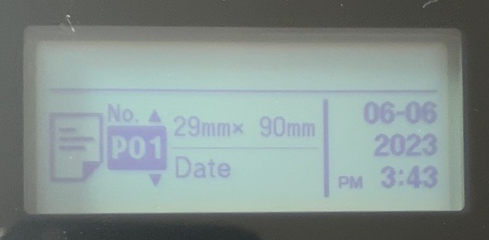

  3. (Optioneel) Als het menu Sjabloonmodus wordt weergegeven en het onjuiste labelformaat wordt weergegeven, schakelt u dit uit.
    Brother QL-820NWBc labelprinter LCD-display met het menu Sjabloonmodus en labelformaat.
    1. Druk op Menu, navigeer naar Sjablooninstellingen en schakel de instelling Sjabloonmodus uit.
  4. Druk op de knop Menu.
    Brother QL-820NWB labelprinter LCD-display bediening met de menuknop gemarkeerd.
  5. Gebruik de pijltjestoetsen om door het menu van de labelprinter te navigeren.
    Brother QL-820NWB labelprinter LCD-displaybediening met de navigatieknoppen in het menu omhoog en omlaag gemarkeerd.

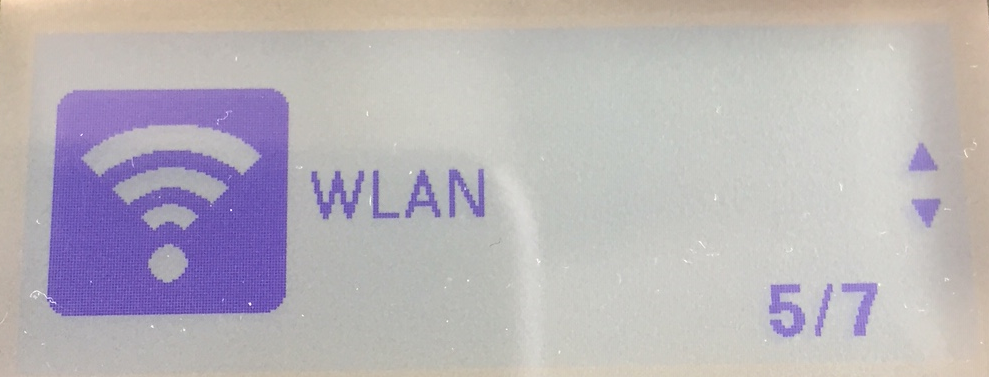

  6. Scrol naar beneden naar de WLAN (5/7) instellingen en druk op OK.
    Brother QL-820NWB labelprinter LCD-display met het WLAN-menu. Brother QL-820NWB labelprinter LCD-scherm bediening met de knop OK gemarkeerd.
    1. Selecteer WLAN Aan en druk op OK.
      Brother QL-820NWB labelprinter LCD-display met het WLAN-menu met het WLAN geactiveerd.

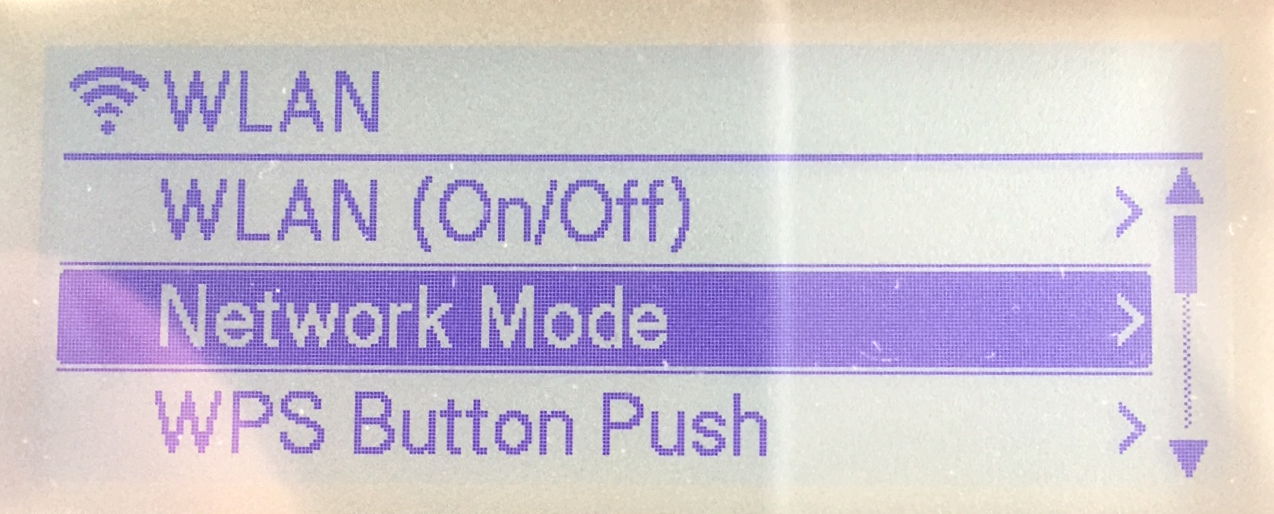

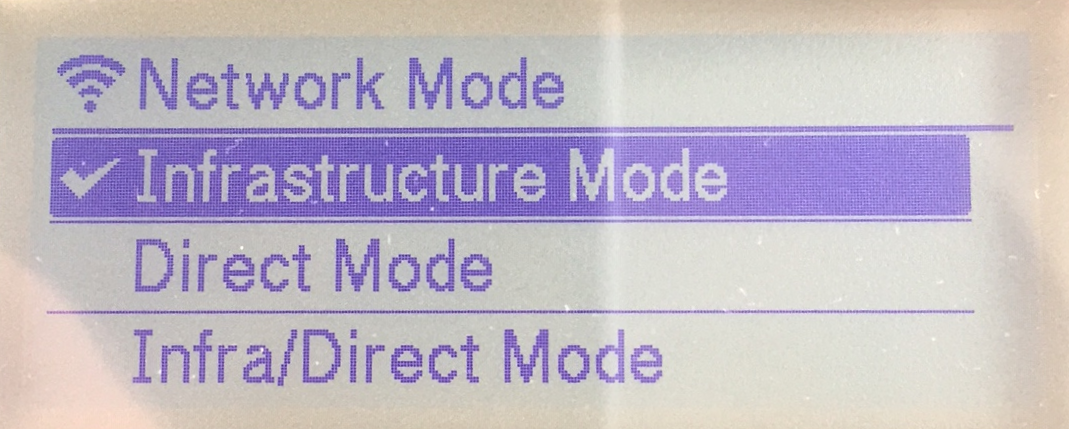

    2. Selecteer in de menu-items Netwerkmodus de optie Infrastructuurmodus en druk op OK.
      Brother QL-820NWB labelprinter LCD-display met het menu WLAN netwerkmodus. Brother QL-820NWB labelprinter LCD-display met het menu WLAN netwerkmodus met de infrastructuurmodus geselecteerd.
  7. Scrol naar beneden naar Infra handmatige instelling en druk op OK.

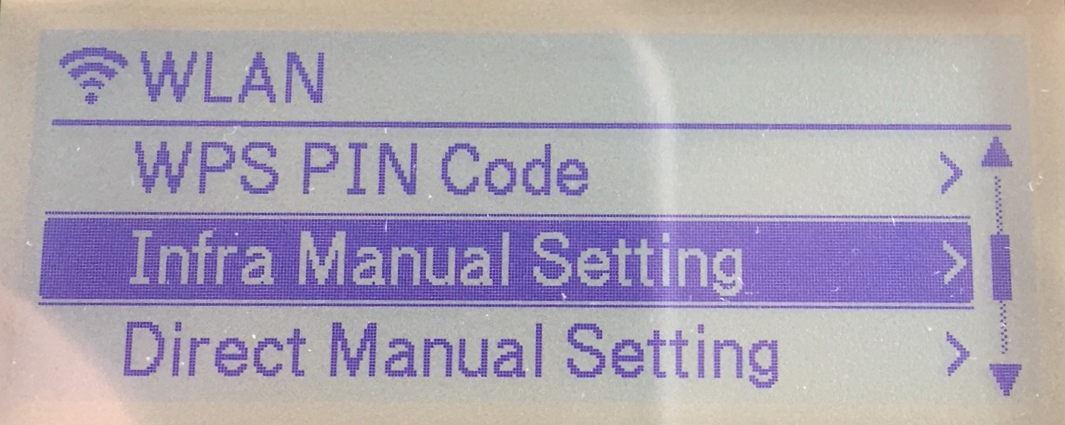

    Brother QL-820NWB labelprinter LCD-display met het menu WLAN netwerkmodus met Infra handmatige instelling geselecteerd.

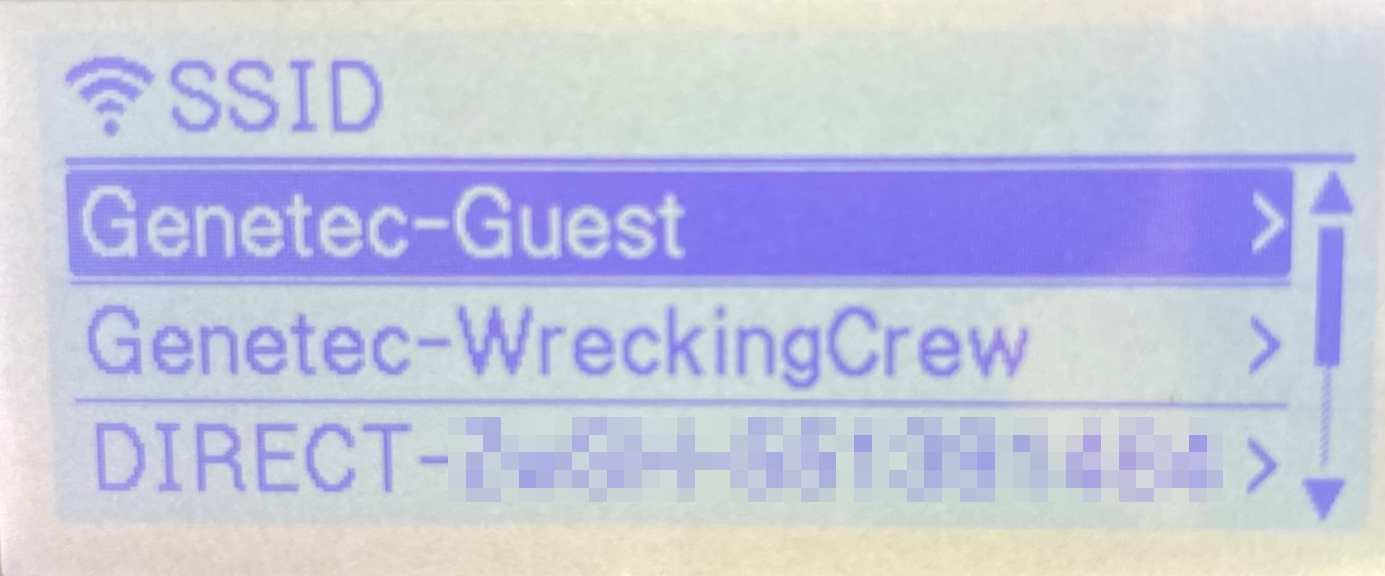

    1. Nadat de zoekopdracht is voltooid, scrolt u omlaag en selecteert u uw wifi-netwerk in de lijst Service Set Identifier (SSID) en drukt u op OK.
      Brother QL-820NWB labelprinter LCD-display met het menu SSID met een wifi-netwerk geselecteerd.
      OPMERKING:
      Dit netwerk is meestal een wifi-netwerk waarvoor AirPrint is ingeschakeld.
    2. Voer het wifi-wachtwoord in wanneer daar om wordt gevraagd.

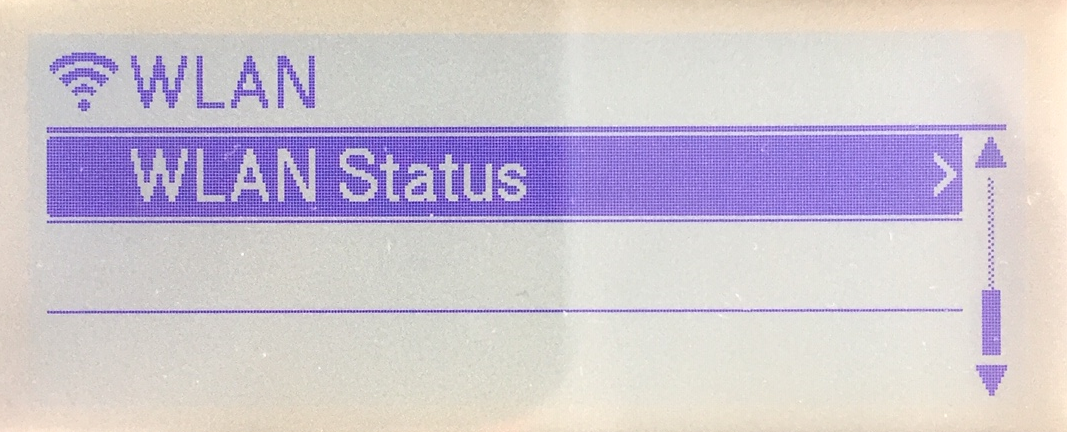

  8. Navigeer naar WLAN-status en druk op OK om uw wifi-netwerkstatus en IP-adres te verifiëren.

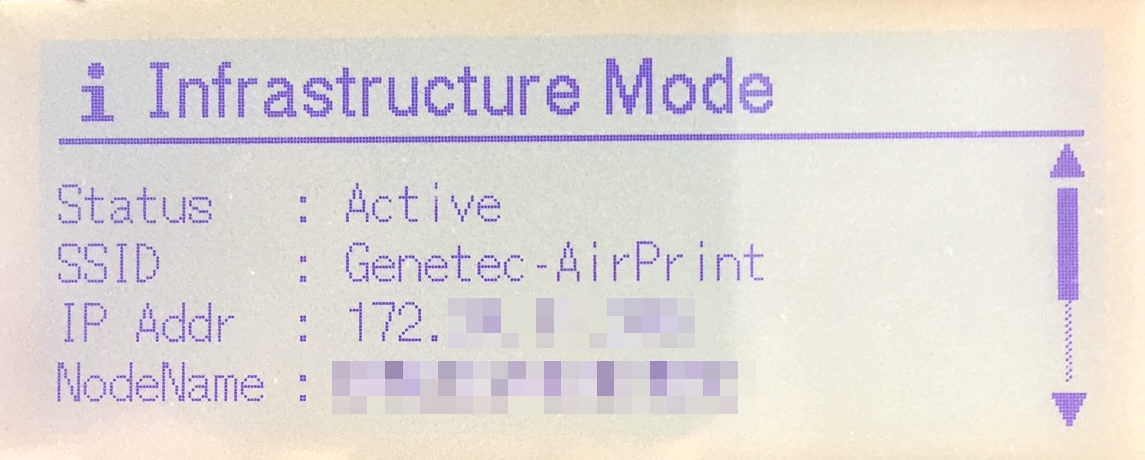

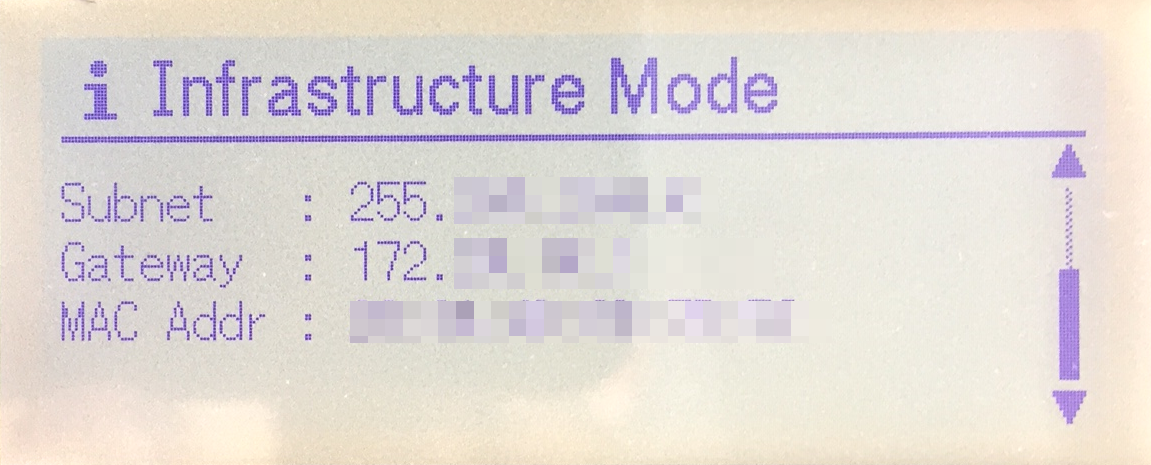

    Brother QL-820NWB labelprinter LCD-display met het menu WLAN met WLAN-status geselecteerd. Brother QL-820NWB labelprinter LCD-display met het menu Infrastructuurmodus, inclusief verbindingsdetails en status. Brother QL-820NWB labelprinter LCD-display met het menu Infrastructuurmodus, inclusief verbindingsdetails over het subnet, de gateway en het MAC-adres.
    TIP:
    Noteer de SSID (wifi-netwerk) en IP-adres (labelprinter IP) voor later gebruik.
    • De SSID wordt gebruikt om te controleren of u zich op hetzelfde wifi-netwerk bevindt als de ClearID Self-Service Kiosk iPad.
    • Het IP-adres wordt later gebruikt bij het selecteren van een labelprinter om te controleren of u de juiste printer hebt.
  9. Selecteer uw wifi-labelprinter.

Nadat u klaar bent

(Optioneel) Druk een testbadge af.
