Konfigurieren des Self-Service-Kiosk-Etikettendruckers für den Wi-Fi-Modus (Brother QL-820NWBc, QL-820NWB oder QL-810W)

2024-06-20Zuletzt aktualisiert

Bevor Besucher über den Genetec ClearID™ Self-Service-Kiosk einchecken können, müssen Sie den Etikettendrucker so konfigurieren, dass die Etiketten während des Check-in-Vorgangs gedruckt werden können.

Bevor Sie beginnen

Machen Sie sich mit Folgendem vertraut:
Brother QL-820NWB Etikettendrucker.
BEMERKUNG:
Der Brother QL-820NWBc ersetzt den Drucker Brother QL-820NWB (eingestellt). Weitere Informationen zu den Unterschieden finden Sie unter Änderungen der Brother QL-820NWBc-Spezifikationen.

Was Sie noch wissen sollten

  • Ein Etikettendrucker kann bis zu fünf Selbstbedienungskioske unterstützen
  • Der Etikettendrucker muss sich im selben WLAN-Netzwerk wie das ClearID Self-Service-Kiosk iPad befinden.
    Das Wi-Fi-Netzwerk muss für die Verwendung aktiviert sein und Folgendes unterstützen:
    • Bonjour – erforderlich für die Gerätesuche.
    • SNMP – erforderlich, um den Druckerstatus zu überprüfen.
    • UDP oder TCP Port 9100 - erforderlich, um Druckdaten zu senden.
BEMERKUNG:
Eine wiederaufladbare Li-Ionen-Batterieeinheit (Netzteil) kann auch gekauft und in Situationen verwendet werden, in denen kein Netzstrom verfügbar ist.

Prozedur

  1. Schließen Sie das Netzteil des Druckers an eine Steckdose an und schließen Sie das Netzkabel an den Etikettendrucker an.
    Abbildung 1. Brother QL-820NWBc Etikettendrucker (Rückseite)
    Rückseite des Brother QL-820NWBc-Etikettendruckers mit hervorgehobenem Netzadapteranschluss.
    Abbildung 2. Brother QL-820NWB Etikettendrucker (Rückseite)
    Rückseite des Brother QL-820NWB-Etikettendruckers mit hervorgehobenem Netzadapteranschluss.
  2. Drücken Sie die Ein-/Aus-Taste, um den Etikettendrucker einzuschalten.
    LCD-Display des Brother QL-820NWB-Etikettendruckers mit hervorgehobenem Netzschalter.
  3. (Optional) Wenn das Menü Vorlagenmodus und die falsche Etikettengröße angezeigt werden, deaktivieren Sie es.
    LCD-Display des Brother QL-820NWBc-Etikettendruckers mit dem Vorlagenmodus-Menü und der Etikettengröße.
    1. Drücken Sie Menü, navigieren Sie zu Vorlageneinstellungen und deaktivieren Sie die Einstellung Vorlagenmodus.
  4. Drücken Sie die Menü-Taste.
    LCD-Display des Brother QL-820NWB-Etikettendruckers mit hervorgehobener Menütaste.
  5. Verwenden Sie die Pfeiltasten, um im Menü des Etikettendruckers zu navigieren.
    LCD-Display-Steuerung des Brother QL-820NWB-Etikettendruckers mit hervorgehobenen Navigationstasten für das Menü nach oben und unten.
  6. Scrollen Sie nach unten zu den WLAN-Einstellungen (5/7), und drücken Sie OK.

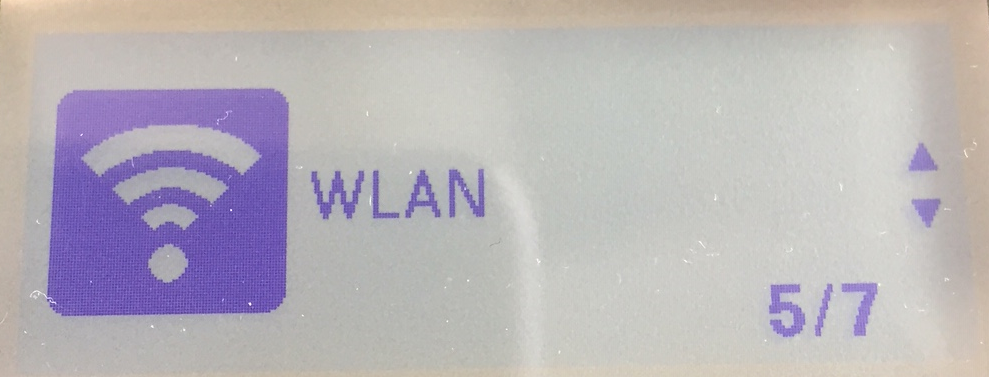

    Brother QL-820NWB Etikettendrucker LCD-Display mit dem WLAN-Menü. Bedienelemente für das LCD-Display des Brother QL-820NWB-Etikettendruckers mit hervorgehobener OK-Taste.
    1. Wählen Sie WLAN an, und drücken Sie OK .
      LCD-Display des Brother QL-820NWB-Etikettendruckers mit Anzeige des WLAN-Menüs bei aktiviertem WLAN.
    2. Wählen Sie in den Menüelementen Netzwerkmodus die Option Infrastrukturmodus, und drücken Sie OK.

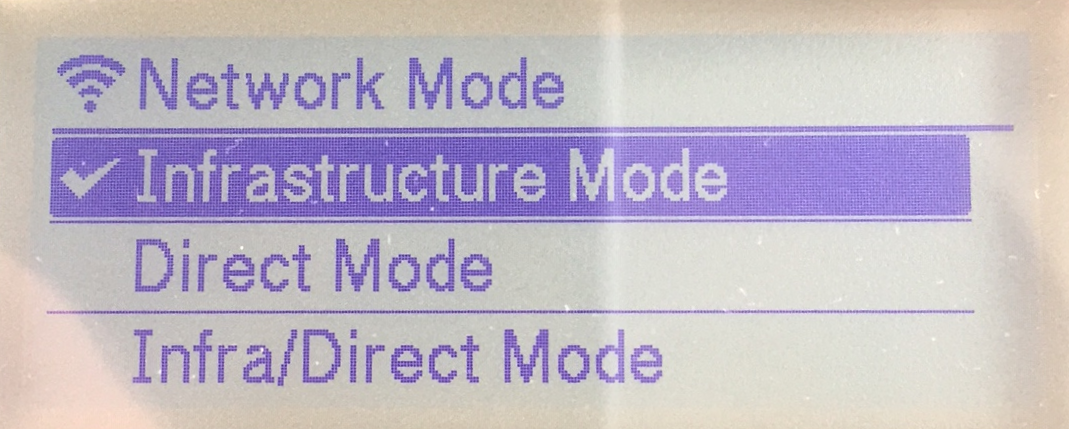

      LCD-Display des Brother QL-820NWB-Etikettendruckers mit dem Menü für den WLAN-Netzwerkmodus. LCD-Display des Brother-QL-820NWB-Etikettendruckers mit dem Menü für den WLAN-Netzwerkmodus und ausgewähltem Infrastrukturmodus.
  7. Scrollen Sie nach unten zu Infra Manual Setting (Inframanuelle Einstellung), und drücken Sie OK.

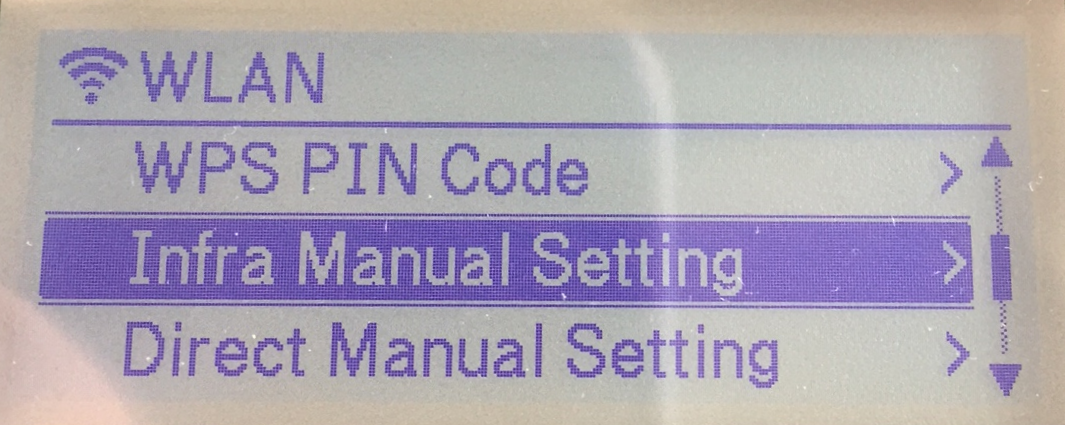

    Das LCD-Display des Brother-QL-820NWB-Etikettendruckers zeigt das Menü für den WLAN-Netzwerkmodus mit ausgewählter Infra-Hand-Einstellung an.
    1. Scrollen Sie nach Abschluss der Suche nach unten, wählen Sie Ihr WLAN-Netzwerk aus der Liste Service Set Identifier (SSID) aus, und drücken Sie OK.

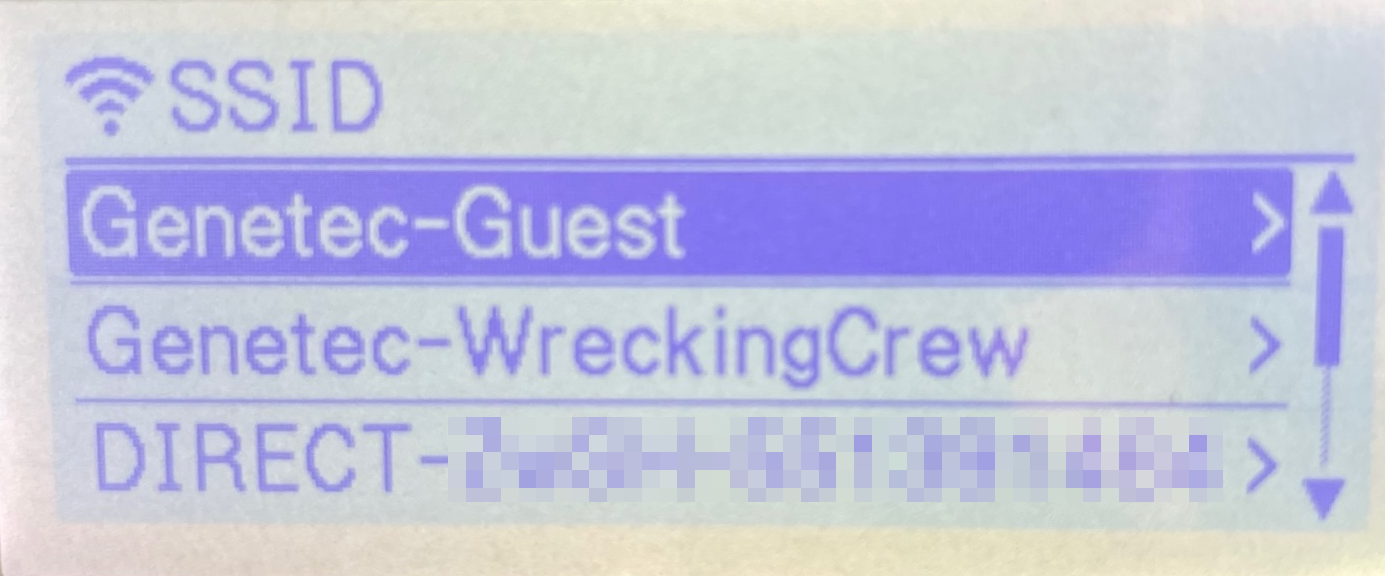

      LCD-Display des Brother QL-820NWB-Etikettendruckers mit dem SSID-Menü und einem ausgewählten Wi-Fi-Netzwerk.
      BEMERKUNG:
      In der Regel handelt es sich bei diesem Netzwerk um ein WLAN-Netzwerk mit aktiviertem AirPrint.
    2. Wenn Sie dazu aufgefordert werden, geben Sie das WLAN-Passwort ein.
  8. Navigieren Sie zu WLAN-Status, und drücken Sie OK, um den Status Ihres WLAN-Netzwerks und Ihre IP-Adresse zu überprüfen.

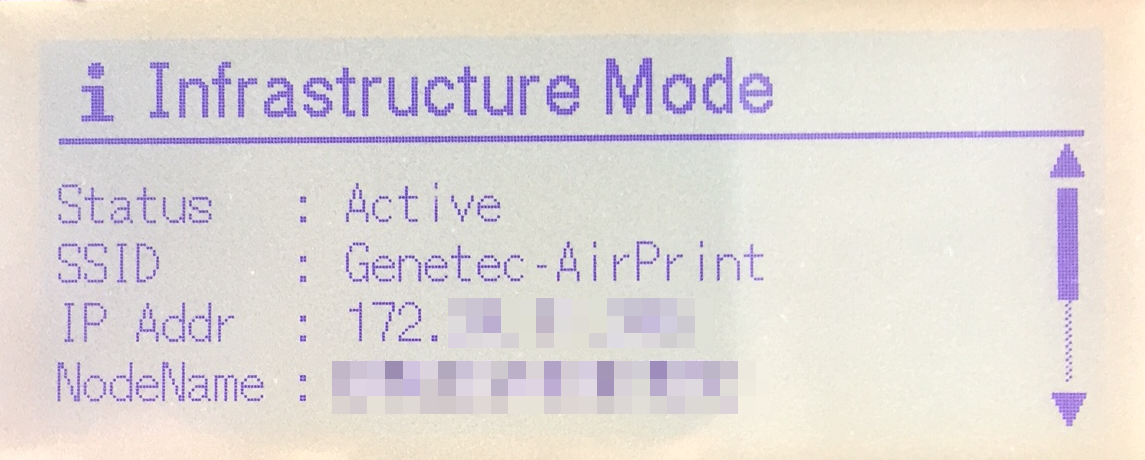

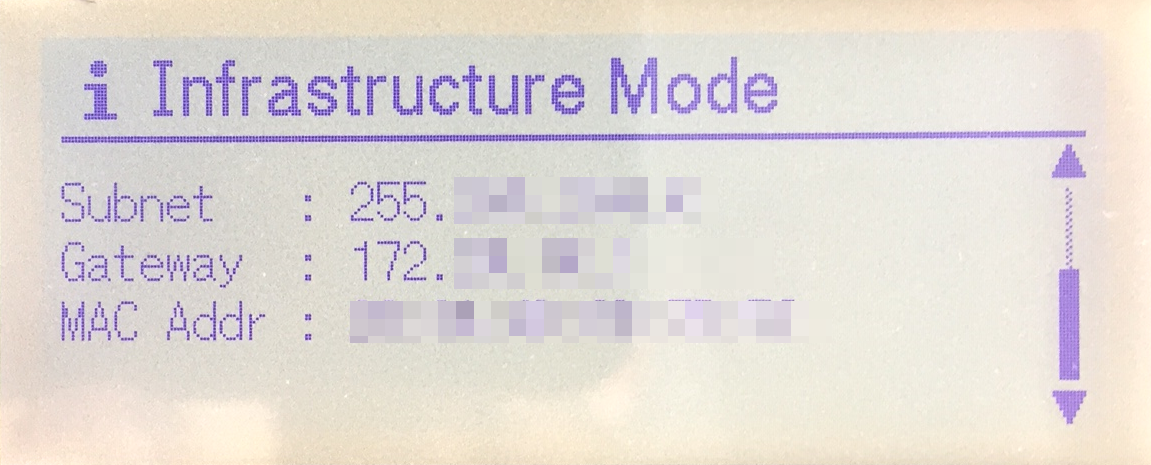

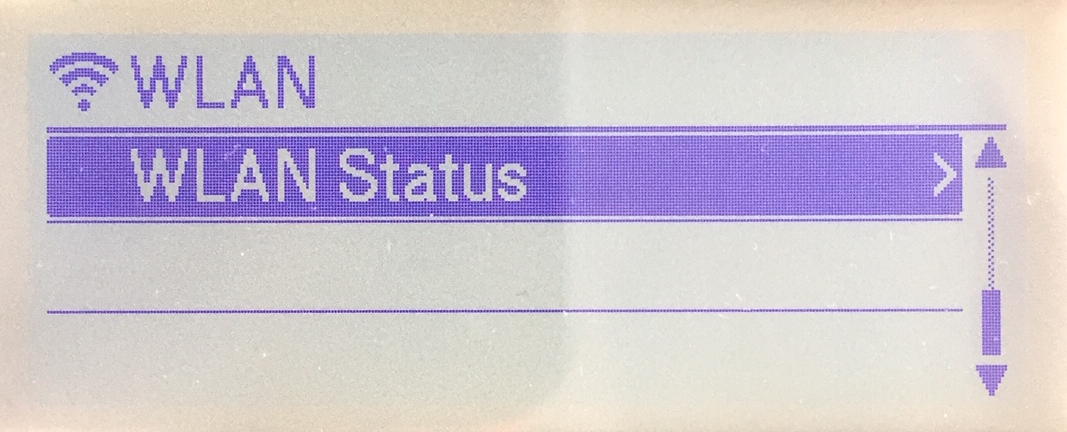

    LCD-Display des Brother QL-820NWB-Etikettendruckers mit Anzeige des WLAN-Menüs mit ausgewähltem WLAN-Status. LCD-Display des Brother QL-820NWB-Etikettendruckers mit dem Infrastrukturmodus-Menü einschließlich Verbindungsdetails und Status. LCD-Display des Brother QL-820NWB-Etikettendruckers mit dem Infrastrukturmodus-Menü einschließlich Verbindungsdetails zu Subnetz, Gateway und MAC-Adresse.
    TIPP:
    Notieren Sie sich die SSID (Wi-Fi-Netzwerk) und die IP-Adresse (Etikettendrucker-IP) für die spätere Verwendung.
    • Die SSID wird verwendet, um zu verifizieren, dass Sie sich im selben WLAN-Netzwerk wie das ClearID Self-Service-Kiosk iPad befinden.
    • Die IP-Adresse wird später bei der Auswahl eines Etikettendruckers verwendet, um zu überprüfen, ob Sie über den richtigen Drucker verfügen.
  9. Wählen Sie Ihren Wi-Fi-Etikettendrucker aus.

Nach Durchführen dieser Schritte

(Optional) Drucken Sie einen Testausweis.
