Dibujar paredes para bloquear los campos de visión de las cámaras

2026-03-25Última actualización

Para las cámaras que comparten su información de‑campo‑de visión, puede crear un efecto más realista en la tarea de Mapas o en la tarea de Monitoreo en el escritorio de Operation dibujando paredes y otros obstáculos en su mapa para bloquear sus campos de visión.

Lo que debería saber

Solo se pueden usar líneas, rectángulos y polígonos para bloquear el campo de visión (FOV, por sus siglas en inglés) de las cámaras. El texto, las imágenes y las formas elípticas no se pueden usar para bloquear.

Procedimiento

  1. Desde la página de inicio del escritorio de Configuration, abra la tarea de Diseñador de mapas.
  2. Seleccione un mapa reciente o haga clic en Explorar todos los mapas para abrir un mapa existente.
    El mapa seleccionado rellena el espacio de trabajo de Diseñador de mapas.
  3. En la barra de herramientas, haga clic en una de las siguientes herramientas para insertar un objeto gráfico:
    Dibujar linea
    Haga clic y arrastre para dibujar un segmento de una sola línea para representar una pared.
    Dibujar rectángulo
    Haga clic y arrastre para dibujar un rectángulo. Arrastre una manija para cambiar su tamaño. No se puede convertir un rectángulo en un tipo diferente de polígono.
    Dibujar polígono
    Haga clic una vez para cada punto final y haga clic en el primer punto final para cerrar el polígono. Presione la tecla Shift y haga clic para agregar o quitar un punto entre dos puntos. Haga doble clic en un punto para completar el polígono sin cerrarlo.
    Los widgets para configurar el objeto del mapa aparecen en el panel derecho. El objeto del mapa siempre adquiere la identidad de la entidad que representa.
  4. Desde el widget Físico , seleccione Bloquear campo de visión y configure la Elevación del muro. El uso de esta elevación junto con la elevación configurada en el widget de campo de visión de la cámara proporciona una representación visual en el mapa del punto ciego creado por el muro.
  5. Pruebe el punto ciego creado por el objeto seleccionando la cámara y haciendo clic en Iniciar campo de prueba en el widget de la cámara.

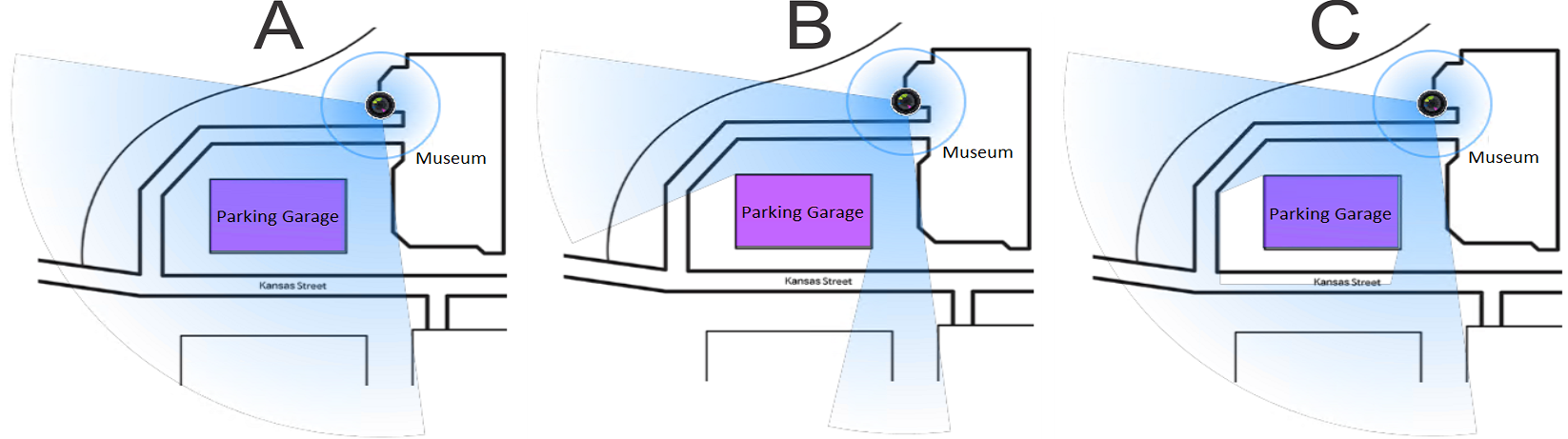

    Ejemplo Configuración
    A El campo de visión de bloque no está seleccionado para el rectángulo que representa el estacionamiento.
    B El campo de visión de bloque se selecciona para el rectángulo que representa el estacionamiento.
    C Se selecciona la opción de Bloquear el campo de visión para el rectángulo que representa el estacionamiento cubierto y se define la Elevación para el estacionamiento cubierto y la cámara.
    SUGERENCIA:
    Para probar la cobertura de todas las cámaras, haga clic en Mapa > Mostrar cobertura del campo de visión .
  6. En la barra de herramientas del Diseñador de mapas, haga clic en Guardar ().
