Kaartobjecten importeren van AutoCAD naar geografische kaarten

U kunt kaartobjecten uit een AutoCAD-bestand importeren in een geografische kaart als de AutoCAD-blokdefinities breedtegraad- en lengtegraadkenmerken hebben.

1. Open de taak Map designer en selecteer de geografische kaart die u wilt bijwerken.
2. Klik op Kaart > Entiteiten synchroniseren vanuit AutoCAD .
3. Klik op Bestand selecteren, selecteer het AutoCAD-bestand waaruit u wilt importeren en klik op Openen.
   Er wordt een miniatuur van de AutoCAD-afbeelding getoond.
4. Klik op Volgende.

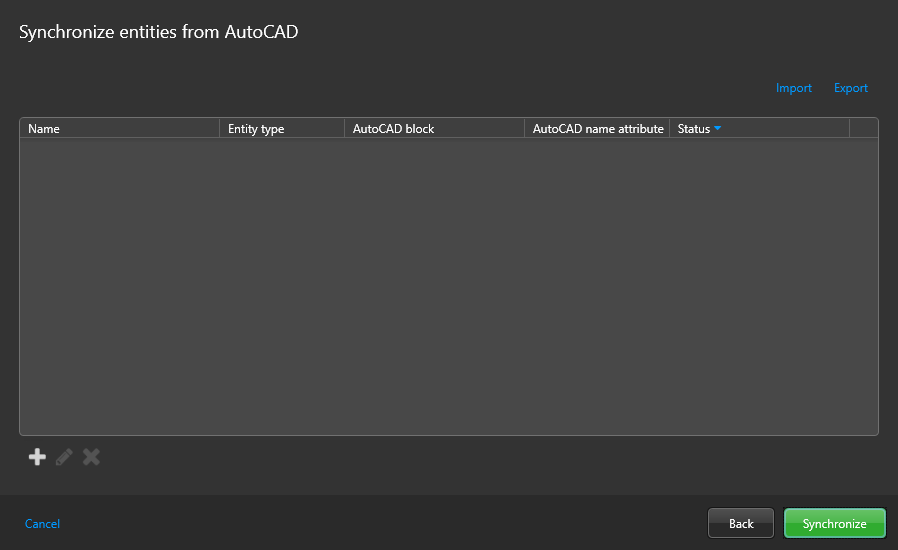

   U krijgt een lege lijst met AutoCAD-blokken te zien die u kunt importeren.



5. Als u synchronisatie-instellingen hebt opgeslagen die u opnieuw kunt gebruiken, klikt u op Importeren en selecteert u het XML-bestand dat u hebt opgeslagen.
   Als het geselecteerde synchronisatiebestand verwijst naar blokdefinities die niet in het huidige AutoCAD-bestand voorkomen, wordt er niets geïmporteerd.
6. Klik op Toevoegen ().

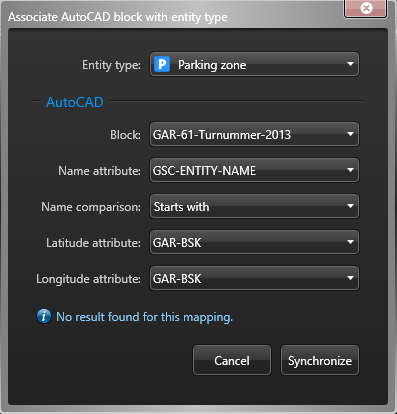

7. Koppel in het dialoogvenster dat wordt geopend een AutoCAD-blok aan een entiteitstype.



   Entiteitstype

   Security Center SaaS-entiteitstype achter de kaartobjecten die u wilt importeren.

   Blokkeren

   Blokdefinitie die moet worden gekoppeld aan het geselecteerde entiteitstype.

   Naamattribuut

   Blokkenmerk dat de naam van het blokexemplaar bevat en dat moet overeenkomen met de entiteitsnaam.

   Naamvergelijking

   Zoeken naar entiteitsnamen op Exacte overeenkomst of Begint met.

   Breedtegraad-attribuut

   Blokattribuut dat de GPS-breedtegraad van het kaartobject bevat.

   Lengtegraad-attribuut

   Blokattribuut dat de GPS-lengtegraad van het kaartobject bevat.

8. Als u het bericht Geen resultaat gevonden krijgt, wijzigt u uw instellingen en probeert u het opnieuw.
9. Klik op Synchroniseren.

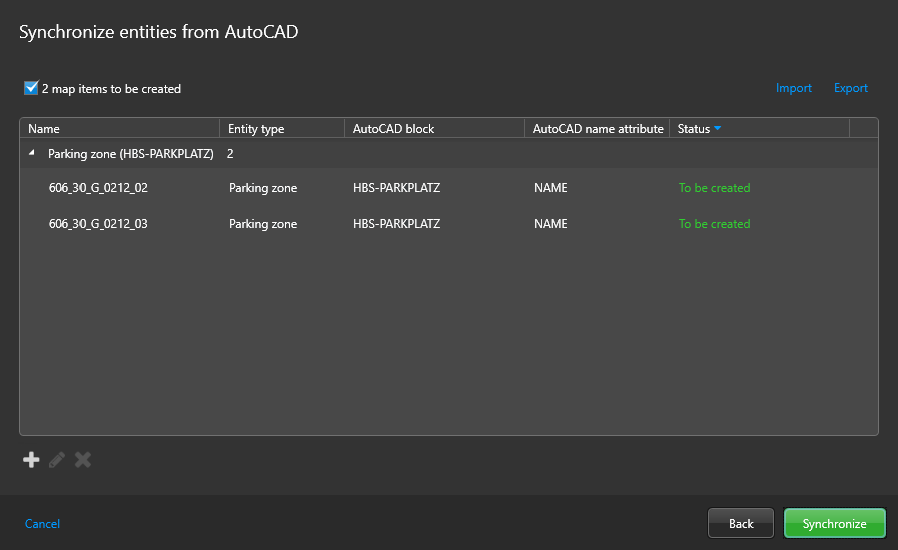

   De overeenkomsten die in het AutoCAD-bestand zijn gevonden, worden weergegeven.



   OPMERKING:

   Als de toegewezen blokattributen voor breedtegraad- en lengtegraad ongeldige waarden bevatten, worden er geen entiteiten gesynchroniseerd.
10. Koppel indien nodig meer AutoCAD-blokken aan Security Center SaaS-entiteitstypen.
11. Exporteer uw synchronisatie-instellingen naar een XML-bestand voor hergebruik.
    1. Klik op Exporteren .
    2. Voer in de bestandsbrowser die wordt geopend een bestandsnaam in en klik op Opslaan.
    Er wordt een XML-bestand gemaakt waarin de AutoCAD-blokken worden vastgelegd voor de synchronisatie-instellingen van het Security Center SaaS-entiteitstype. U kunt deze instellingen opnieuw gebruiken de volgende keer dat u een AutoCAD-kaart maakt met dezelfde blokdefinities.
12. Klik op Synchroniseren.
