Kartenobjekte von AutoCAD importieren

Wenn Sie eine Karte aus einer AutoCAD-Datei erstellen, können Sie AutoCAD-Blöcke als Kartenobjekte importieren, indem Sie sie mit vorhandenen Security Center SaaS-Einheiten verknüpfen.

1. Verknüpfen Sie nach dem Schritt Hintergrund auswählen AutoCAD-Blockdefinitionen mit Security Center SaaS-Einheitentypen, um die Blöcke als Kartenobjekte zu importieren.



   Wenn Sie zuvor Einheiten aus AutoCAD synchronisiert haben und die gleichen Blockdefinitionen in Ihrer aktuellen Datei vorhanden sind, lädt der Assistent standardmäßig die gleiche Zuordnung. Sie können die Synchronisierungseinstellungen bearbeiten, zuvor gespeicherte Einstellungen aus einer XML-Datei importieren oder neue definieren.
2. Wenn Sie zum ersten Mal eine Karte aus AutoCAD erstellen, klicken Sie auf Hinzufügen ().

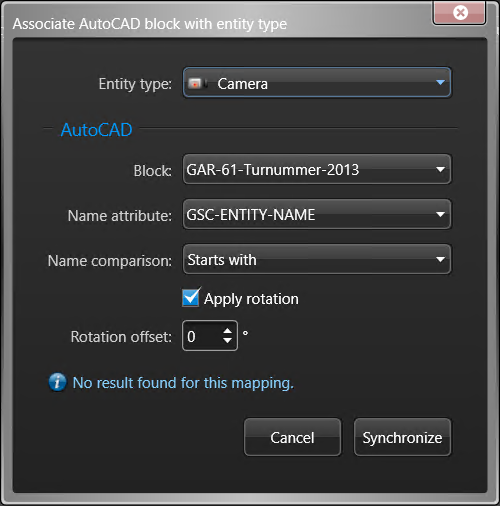

3. Verknüpfen Sie im sich öffnenden Dialogfeld einen AutoCAD-Block mit einem Einheitentyp.



   Einheitstyp

   Security Center SaaS-Einheitstyp hinter dem Kartenobjekt, das Sie importieren möchten.

   Sperren

   Blockdefinition, die mit dem ausgewählten Einheitstyp verknüpft wird.

   Namensattribut

   Blockattribut, das den Blockinstanznamen enthält, der mit dem Einheitsnamen übereinstimmen muss.

   Namensvergleich

   Suchen Sie nach Einheitennamen mit Genaue Übereinstimmung oder Beginnt mit.

   Rotation anwenden

   Wenden Sie einen Rotationsversatz an, um die Zuordnung von Symbolen aus der AutoCAD-Datei zu den Symbolen in Configuration Desktop anzupassen.

   Rotationsverschiebung

   Grad des Rotationsversatzes, der auf eine Zuordnung angewendet wird.

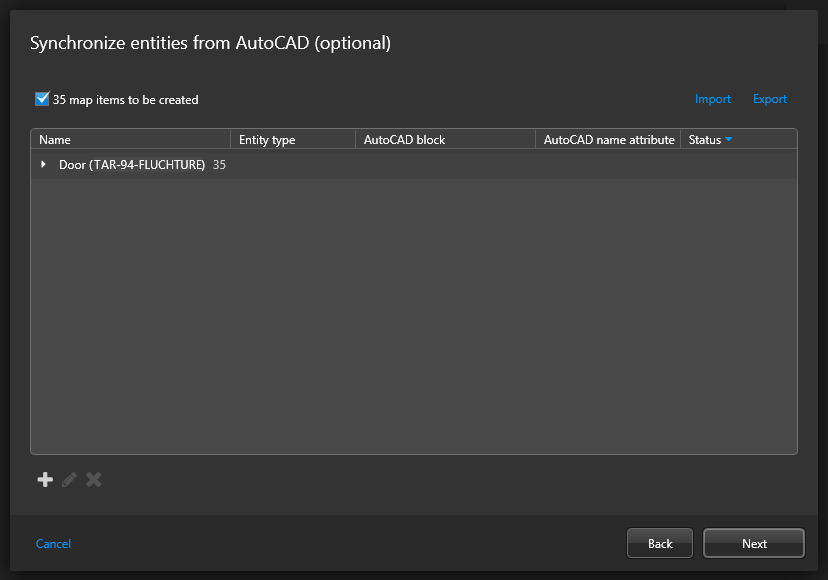

4. Klicken Sie auf Synchronisieren.

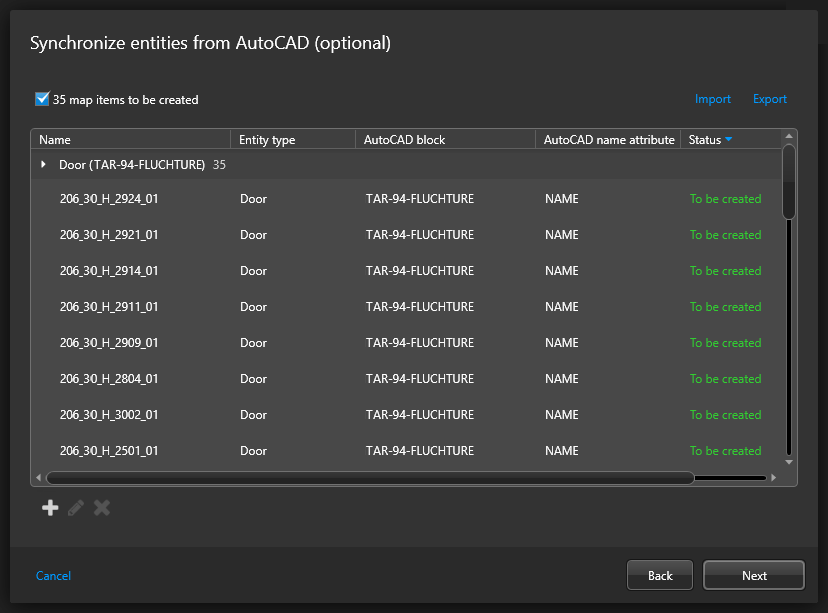

   Die in der AutoCAD-Datei gefundenen Übereinstimmungen werden aufgelistet.



5. Wenn es Blockinstanzen gibt, die Sie nicht importieren möchten, wählen Sie diese in der Liste aus und klicken Sie auf Entfernen ().
6. Verknüpfen Sie bei Bedarf weitere AutoCAD-Blöcke mit Security Center SaaS-Einheitentypen.
7. Exportieren Sie Ihre Synchronisierungseinstellungen als XML-Datei, damit Sie sie wiederverwenden können.
   1. Klicken Sie auf Exportieren.
   2. Geben Sie im Datei-Browser, der geöffnet wird, einen Dateinamen ein und klicken Sie auf Speichern.
   Eine XML-Datei, die die AutoCAD-Blöcke zu den Synchronisierungseinstellungen für den Security Center SaaS-Einheitentyp hinzufügt, wird erstellt. Sie können diese Einstellungen wiederverwenden, wenn Sie das nächste Mal eine AutoCAD-Karte mit den gleichen Blockdefinitionen erstellen.
8. Klicken Sie auf Weiter.
