Kaartobjecten importeren uit AutoCAD

Wanneer u een kaart maakt op basis van een AutoCAD-bestand, kunt u AutoCAD-blokken importeren als kaartobjecten door ze te koppelen aan bestaande Security Center SaaS-entiteiten.

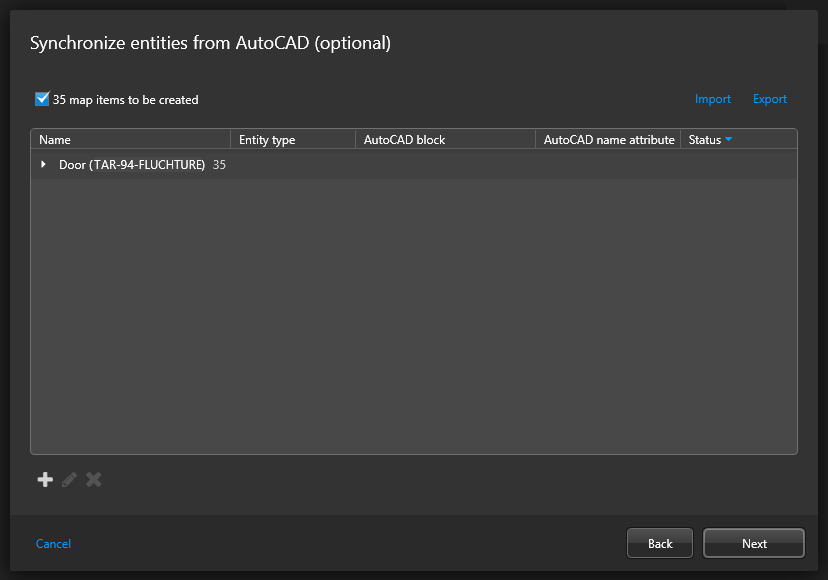

1. Koppel na de stap Kies uw achtergrond AutoCAD-blokdefinities aan Security Center SaaS-entiteitstypen om de blokken als kaartobjecten te importeren.



   Als u eerder entiteiten vanuit AutoCAD hebt gesynchroniseerd en dezelfde blokdefinities in uw huidige bestand voorkomen, laadt de wizard standaard dezelfde toewijzing. U kunt de synchronisatie-instellingen bewerken, eerder opgeslagen instellingen uit een XML-bestand importeren of nieuwe instellingen definiëren.
2. Als dit de eerste keer is dat u een kaart maakt vanuit AutoCAD, klikt u op Toevoegen ().

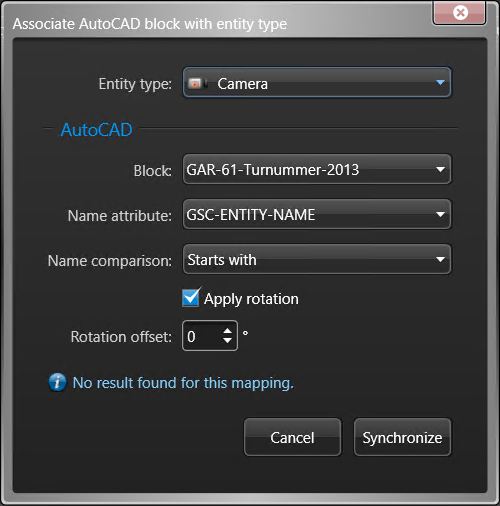

3. Koppel in het dialoogvenster dat wordt geopend een AutoCAD-blok aan een entiteitstype.



   Entiteitstype

   Security Center SaaS-entiteitstype achter de kaartobjecten die u wilt importeren.

   Blokkeren

   Blokdefinitie die moet worden gekoppeld aan het geselecteerde entiteitstype.

   Naamattribuut

   Blokkenmerk dat de naam van het blokexemplaar bevat en dat moet overeenkomen met de entiteitsnaam.

   Naamvergelijking

   Zoeken naar entiteitsnamen op Exacte overeenkomst of Begint met.

   Rotatie toepassen

   Pas een rotatie-offset toe om de toewijzing van pictogrammen uit het AutoCAD-bestand aan de pictogrammen in Configuration desktop aan te passen.

   Rotatie-offset

   Rotatiegraadoffset toegepast op een mapping.

4. Klik op Synchroniseren.

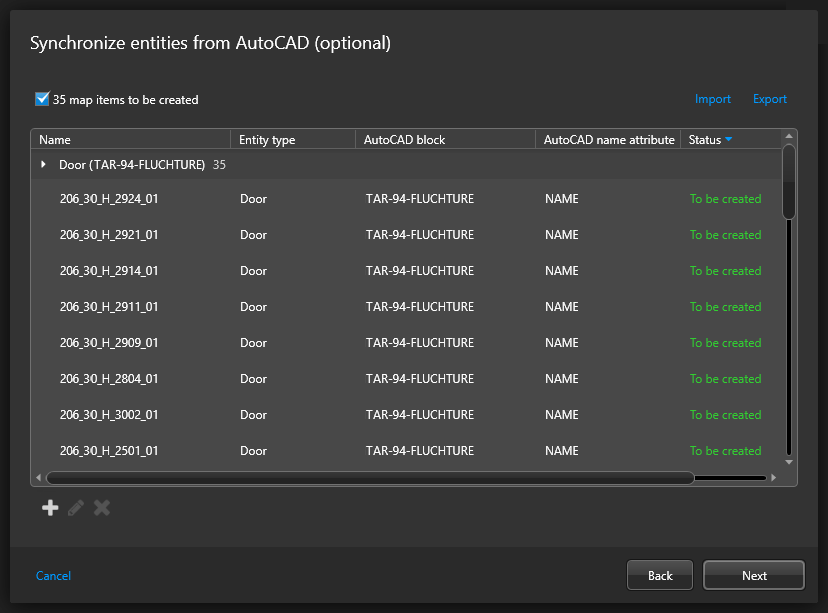

   De overeenkomsten die in het AutoCAD-bestand zijn gevonden, worden weergegeven.



5. Als er blokinstanties zijn die u niet wilt importeren, selecteert u deze in de lijst en klikt u op Verwijderen ().
6. Koppel indien nodig meer AutoCAD-blokken aan Security Center SaaS-entiteitstypen.
7. Exporteer uw synchronisatie-instellingen naar een XML-bestand voor hergebruik.
   1. Klik op Exporteren .
   2. Voer in de bestandsbrowser die wordt geopend een bestandsnaam in en klik op Opslaan.
   Er wordt een XML-bestand gemaakt waarin de AutoCAD-blokken worden vastgelegd voor de synchronisatie-instellingen van het Security Center SaaS-entiteitstype. U kunt deze instellingen opnieuw gebruiken de volgende keer dat u een AutoCAD-kaart maakt met dezelfde blokdefinities.
8. Klik op Volgende.
