Importer des objets cartographiques d’AutoCAD vers des cartes géographiques

Vous pouvez importer des objets cartographiques à partir d’un fichier AutoCAD vers une carte géographique si les définitions de blocs AutoCAD ont des attributs de latitude et de longitude.

1. Ouvrez la tâche Map Designer et sélectionnez la carte géographique que vous souhaitez mettre à jour.
2. Cliquez sur Carte > Synchroniser les entités depuis AutoCAD .
3. Cliquez sur Sélectionner un fichier, sélectionnez le fichier AutoCAD à importer, puis cliquez sur Ouvrir.
   Une vignette de l’image AutoCAD est affichée.
4. Cliquez sur Suivant.

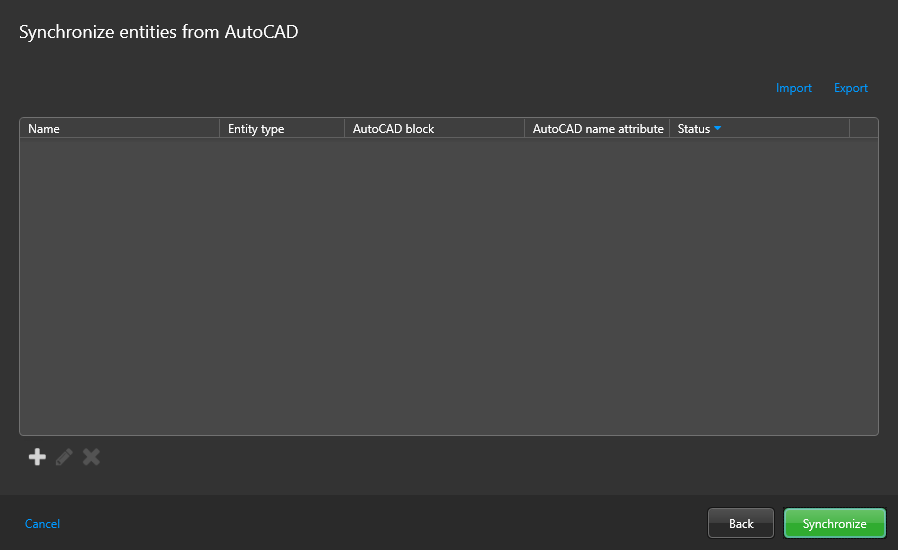

   Une liste vide de blocs AutoCAD à importer vous est présentée.



5. Si vous avez enregistré des réglages de synchronisation que vous pouvez réutiliser, cliquez sur Importer et sélectionnez le fichier XML que vous avez enregistré.
   Si le fichier de synchronisation sélectionné fait référence à des définitions de blocs qui ne se trouvent pas dans le fichier AutoCAD actuel, rien ne sera importé.
6. Cliquez sur Ajouter ().

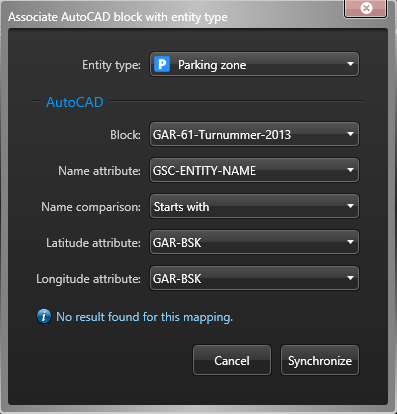

7. Dans la boîte de dialogue qui apparaît, associez un bloc AutoCAD à un type d’entité.



   Type d’entité

   Type d’entité Security Center pour les objets cartographiques que vous souhaitez importer.

   Bloquer

   Définition de bloc à associer au type d’entité sélectionné.

   Attribut Nom

   Attribut de bloc qui contient le nom d’instance de bloc qui doit correspondre au nom de l’entité.

   Comparaison de nom

   Recherchez les entités par nom et avec l’option Correspondance exacte ou Commence par.

   Attribut de latitude

   Attribut de bloc qui contient la latitude GPS de l’objet cartographique.

   Attribut de longitude

   Attribut de bloc qui contient la longitude GPS de l’objet cartographique.

8. Si vous obtenez un message Aucun résultat trouvé, modifiez vos paramètres et essayez de nouveau.
9. Cliquez sur Synchroniser.

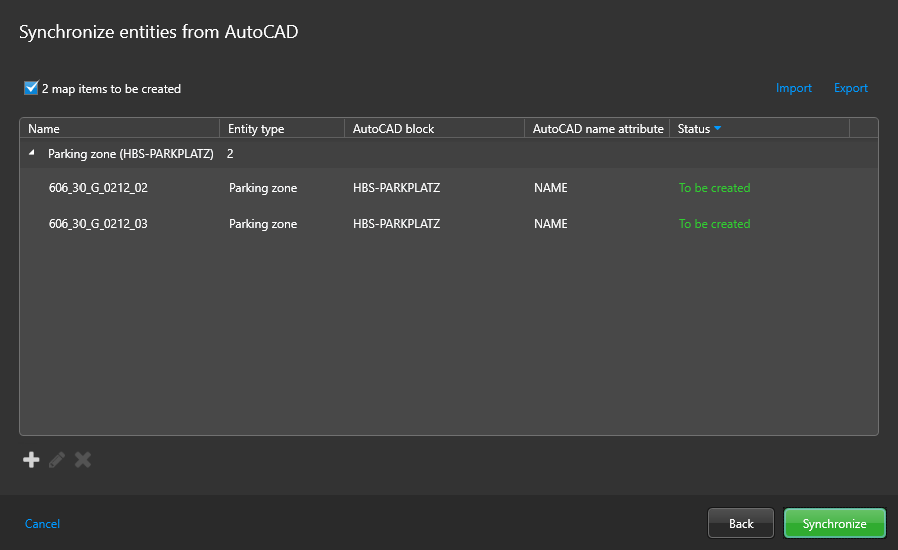

   Les correspondances trouvées dans le fichier AutoCAD sont répertoriées.



   REMARQUE :

   Si les attributs de bloc de latitude et de longitude mappés contiennent des valeurs non valides, aucune entité ne sera synchronisée.
10. Le cas échéant, associez d'autres blocs AutoCAD à des types d'entités Security Center.
11. Exportez vos réglages de synchronisation dans un fichier XML pour pouvoir les réutiliser.
    1. Cliquez sur Exporter.
    2. Dans le navigateur de fichiers qui apparaît, entrez un nom de fichier, puis cliquez sur Enregistrer.
    Un fichier XML qui capture les paramètres de synchronisation entre blocs AutoCAD et types d’entités Security Center est créé. Vous pourrez réutiliser ces réglages la prochaine fois que vous créerez une carte AutoCAD avec les mêmes définitions de blocs.
12. Cliquez sur Synchroniser.
