Créer des cartes à partir de fichiers image

Vous pouvez créer des cartes de sites et des plans d’étage personnalisés en important leurs images d’arrière-plan à partir de fichiers image.

1. Sur la page d’accueil du bureau Configuration, ouvrez la tâche Map designer.
2. Cliquez sur Créer.
3. Dans l’arborescence des entités, sélectionnez un secteur ou une zone de stationnement à laquelle associer votre carte, ou cliquez sur Nouveau secteur.
4. (Facultatif) Sélectionnez l'icône qui représentera le secteur sur la carte ( par défaut).
5. Cliquez sur Suivant.

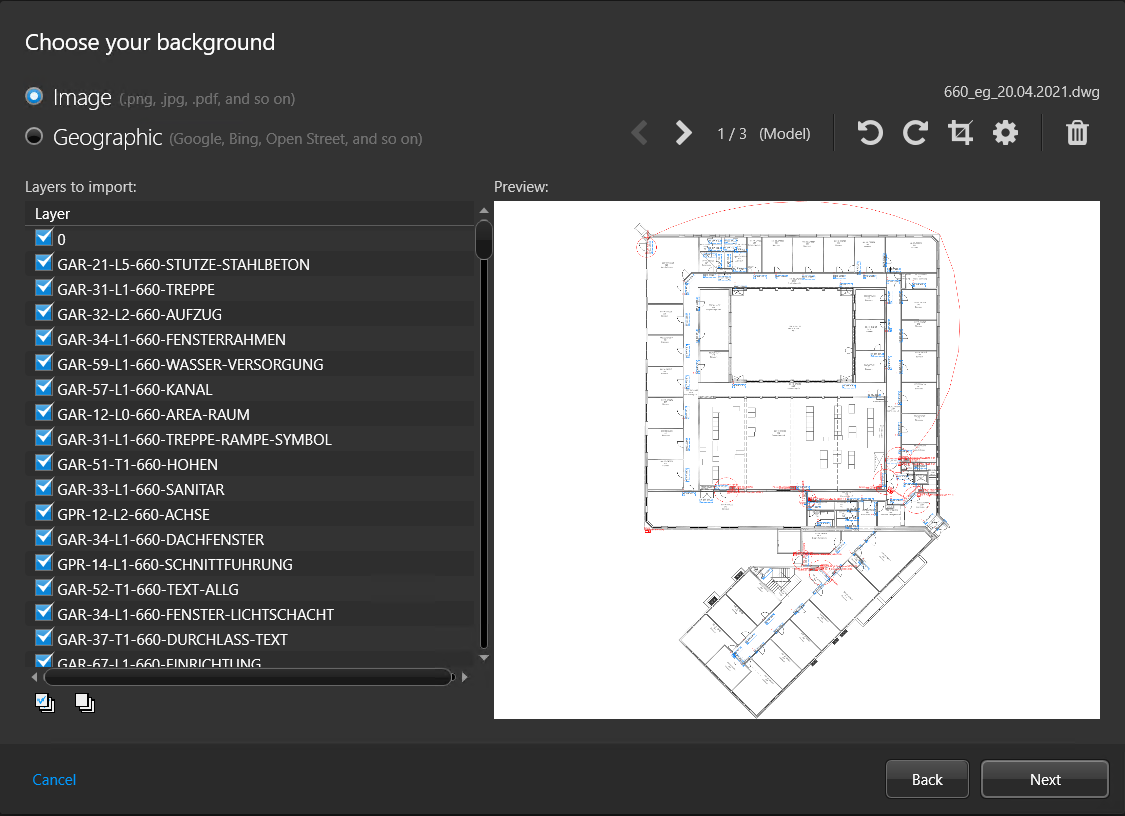

6. Pour le type d'arrière-plan de carte, sélectionnez l'option Image, puis cliquez sur Sélectionner un fichier.



7. Dans le navigateur de fichiers, sélectionnez un fichier, puis cliquez sur Ouvrir.
   REMARQUE :

   Les fichiers image, PDF et AutoCAD (DXF et DWG) sont pris en charge.
   L'image sélectionnée est affichée dans la fenêtre d'aperçu.



8. Le cas échéant, sélectionnez les couches ou les pages à importer, puis faites pivoter et rognez l'image.
   REMARQUE :

   L'assistant ne crée pas une carte par disposition. Créez-la manuellement.
9. Cliquez sur l'onglet Options avancées () et configurez les options suivantes :

   Résolution

   La résolution de l’image.

   Contexte

   La couleur d’arrière-plan de l’image.

10. Cliquez sur Suivant.
11. (Facultatif) Si vous créez la carte à partir d’un fichier AutoCAD, importez les objets cartographiques du fichier AutoCAD.
12. Cliquez sur Suivant.
13. Définissez l’échelle de votre carte en utilisant l’une des options suivantes :
    REMARQUE :

    Au lieu de définir l’échelle de la carte, vous pouvez géoréférencer la carte.

    Pièce

    Plan d’étage pour une petite zone telle qu’une cafétéria ou un auditorium.

    Bâtiment

    Plan d’étage pour une grande zone telle qu’un étage de bâtiment, un stade ou un entrepôt.

    Campus

    Plan du site pour un aéroport, un centre commercial ou un campus universitaire.

    Ville

    Carte de la ville. Exemple : Montréal, New York, Paris, Londres, Tokyo.

14. Cliquez sur Créer pour générer la carte.
    La carte créée est affichée dans l'espace de travail de Map designer.
15. Si nécessaire, définissez une échelle spécifique pour l'image de carte importée.
16. Configurez la vue de carte par défaut et autres préréglages.
17. Configurez les informations à afficher par défaut à l'ouverture de la carte.
18. Dans la barre d'outils Map designer, cliquez sur Enregistrer ().
