Configurer les cartes en tant qu’étages d'un bâtiment

2026-03-17Dernière mise à jour

Pour naviguer rapidement entre les cartes, vous pouvez désigner deux cartes ou plus en tant qu’étages d'un même bâtiment.

Avant de commencer

Organisez votre vue secteur en un ou plusieurs bâtiments dotés de sous-secteurs qui représentent des étages.

À savoir

Avec Map designer, vous pouvez configurer des cartes comme étages d’un bâtiment. Les cartes d’étage vous permettent de naviguer rapidement dans un bâtiment à l’aide de commandes superposées à ces cartes.

Chaque étage est relié à tous les autres étages du même bâtiment. Vous pouvez naviguer entre les cartes d’étage en cliquant sur le bouton de l’étage que vous souhaitez voir. Si un secteur est inclus dans plusieurs bâtiments, comme un parking partagé, vous pouvez utiliser les commandes d’étage pour naviguer entre les bâtiments.

Si les cartes d’étage sont géoréférencées, la vue de la carte reste sur la même partie de la carte lors de la navigation entre les étages. Maintenez la touche Ctrl enfoncée en changeant d'étage pour rétablir l'affichage par défaut.

Procédure

  1. Sur la page d’accueil du bureau Configuration, ouvrez la tâche Map designer.
  2. Ouvrez un plan d'étage en sélectionnant une carte récente ou en cliquant sur Parcourir toutes les cartes.
    REMARQUE :
    Les secteurs associés aux cartes d’étage connectées doivent avoir le même parent.

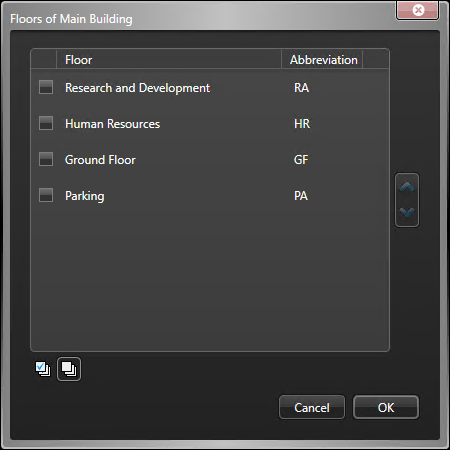

  3. Ouvrez la boîte de dialogue Étages de l’une des manières suivantes :
    • Cliquez sur Carte > Étages .
    • Dans la barre d’outils Map designer, cliquez sur le bouton Étages ().
    • Cliquez sur le bouton superposé Modifier les étages () .

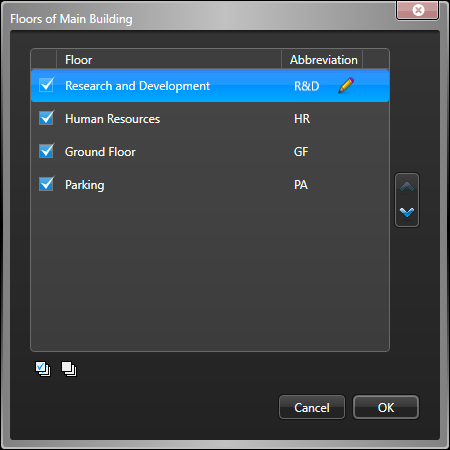

  4. Sélectionnez deux cases ou plus pour désigner des cartes comme étages du secteur parent. Chaque étage a une abréviation configurable pour représenter la carte sur les commandes d’étage.
  5. Si nécessaire, utilisez les flèches ( ) pour réorganiser les étages. Les étages sont présentés dans cet ordre dans les commandes d’étage.
  6. Cliquez sur OK.
Les commandes d’étage sont superposées dans le coin inférieur droit de la carte dans le bureau Configuration et le bureau Operation.
REMARQUE :
Le bouton Modifier les étages () est uniquement disponible dans le bureau Configuration.
